การออกแบบช่องทางเข้าของแม่พิมพ์ฝาขวดน้ำเป็นอย่างไร?

การออกแบบประตูของแม่พิมพ์ฝาขวดน้ำคืออะไร?

ในฐานะซัพพลายเออร์ชั้นนำด้านแม่พิมพ์ฝาขวดน้ำ ฉันได้เห็นโดยตรงถึงบทบาทที่สำคัญของการออกแบบประตูในกระบวนการผลิต การออกแบบประตูไม่ได้เป็นเพียงด้านเทคนิคเท่านั้น เป็นปัจจัยสำคัญในการกำหนดคุณภาพ ประสิทธิภาพ และความคุ้มค่าในการผลิตฝาขวดน้ำ

พื้นฐานของการออกแบบประตู

ประตูเป็นจุดเริ่มต้นที่วัสดุพลาสติกจะไหลเข้าไปในโพรงของแม่พิมพ์ฝาขวดน้ำ มันเป็นส่วนเล็กๆ แต่สำคัญของแม่พิมพ์ เนื่องจากมันควบคุมการไหลของพลาสติก ส่งผลต่อรูปแบบการบรรจุ และส่งผลต่อคุณภาพขั้นสุดท้ายของฝาขวดในท้ายที่สุด

ประตูหลายประเภทที่ใช้กันทั่วไปในแม่พิมพ์ฝาขวดน้ำ ประตูที่แพร่หลายมากที่สุด ได้แก่ ประตูพิน ประตูใต้น้ำ และประตูทางวิ่งร้อน

พินเกตเป็นแบบเรียบง่ายและใช้กันอย่างแพร่หลาย มีลักษณะเป็นช่องกลมเล็กๆ ช่วยให้พลาสติกสามารถเข้าไปในโพรงได้ พินเกตนั้นออกแบบและผลิตได้ง่าย และทิ้งรอยเล็กๆ ไว้บนฝาปิด ซึ่งโดยปกติแล้วสามารถถอดออกหรือย่อให้เล็กสุดได้ง่าย ประตูชนิดนี้เหมาะสำหรับฝาครอบที่มีรูปร่างค่อนข้างเรียบง่ายและสามารถใช้เครื่องหมายประตูเล็กๆ ได้

ประตูใต้น้ำหรือที่เรียกว่าประตูขอบ ถูกตัดเข้าที่ด้านข้างของช่องแม่พิมพ์ ช่วยให้พลาสติกไหลเข้าสู่โพรงได้อย่างราบรื่น และสามารถใช้กับฝาปิดที่มีรูปทรงที่ซับซ้อนมากขึ้นได้ ประตูใต้น้ำมักนิยมใช้เมื่อต้องการการตกแต่งที่สวยงามยิ่งขึ้น เนื่องจากจะทิ้งรอยประตูที่มองเห็นได้น้อยลงบนพื้นผิวฝาครอบ

ประตูนักวิ่งร้อนมีความล้ำหน้าและมีราคาแพงกว่า โดยจะรักษาพลาสติกให้อยู่ในสถานะพลาสติกตลอดกระบวนการฉีด ช่วยให้ควบคุมการไหลของพลาสติกได้แม่นยำยิ่งขึ้น ระบบวิ่งร้อนสามารถลดรอบเวลา ปรับปรุงคุณภาพผลิตภัณฑ์ และลดการสูญเสียวัสดุให้เหลือน้อยที่สุด เหมาะสำหรับการผลิตฝาขวดน้ำในปริมาณมาก ตัวอย่างเช่น แม่พิมพ์ฝาขวดน้ำแร่ 48 ช่อง 3025 ใช้โครงสร้างทางวิ่งร้อน ซึ่งหลีกเลี่ยงวัสดุเหลือทิ้งในช่องการไหลของแม่พิมพ์ เพื่อให้มั่นใจว่าแม่พิมพ์สามารถใช้ในการผลิตขนาดใหญ่ได้อย่างต่อเนื่อง

ปัจจัยที่มีอิทธิพลต่อการออกแบบประตู

จำเป็นต้องพิจารณาปัจจัยหลายประการเมื่อออกแบบประตูสำหรับแม่พิมพ์ฝาขวดน้ำ

การออกแบบหมวกและเรขาคณิต: รูปร่างและขนาดของฝาขวดน้ำมีบทบาทสำคัญในการออกแบบประตู ฝาครอบที่มีคุณสมบัติที่ซับซ้อน เช่น เกลียว บานพับ หรือรอยตัด อาจต้องใช้ประตูประเภทเฉพาะเพื่อให้แน่ใจว่ามีการเติมอย่างเหมาะสม ตัวอย่างเช่น หากฝาปิดมีช่องขนาดใหญ่และลึก อาจจำเป็นต้องมีประตูทางวิ่งร้อนเพื่อให้แน่ใจว่ามีการเติมสม่ำเสมอและป้องกันกับดักอากาศ

คุณสมบัติของวัสดุ: วัสดุพลาสติกที่แตกต่างกันมีลักษณะการไหลที่แตกต่างกัน ตัวอย่างเช่น พลาสติกบางชนิดมีความหนืดมากกว่าพลาสติกชนิดอื่น ซึ่งหมายความว่าพวกมันต้องใช้ขนาดเกตที่ใหญ่กว่าจึงจะไหลเข้าไปในโพรงแม่พิมพ์ได้อย่างราบรื่น ต้องพิจารณาอัตราการหดตัวของพลาสติกด้วย เนื่องจากอาจส่งผลต่อขนาดสุดท้ายของฝาปิดได้

ปริมาณการผลิต: การผลิตที่มีปริมาณมากมักต้องการการออกแบบประตูที่สามารถปรับเวลารอบการทำงานให้เหมาะสมและลดการสูญเสียวัสดุ ประตูทางวิ่งร้อนเป็นตัวเลือกยอดนิยมสำหรับการผลิตขนาดใหญ่ เนื่องจากสามารถให้การบรรจุแม่พิมพ์ที่สม่ำเสมอและมีประสิทธิภาพ ในทางกลับกัน สำหรับการผลิตที่มีปริมาณน้อย การออกแบบประตูที่เรียบง่าย เช่น ประตูพิน อาจมีความคุ้มค่ามากกว่า

ข้อกำหนดด้านสุนทรียภาพ: รูปลักษณ์ของฝาขวดน้ำเป็นสิ่งสำคัญโดยเฉพาะสินค้าอุปโภคบริโภค เครื่องหมายเกตอาจส่งผลต่อรูปลักษณ์โดยรวมของฝาปิด ดังนั้นการออกแบบประตูควรได้รับการวางแผนอย่างรอบคอบเพื่อลดหรือกำจัดเครื่องหมายประตูที่มองเห็นได้ ตัวอย่างเช่น การใช้ประตูใต้น้ำหรือประตูพินที่ออกแบบมาอย่างดีสามารถช่วยให้ได้งานตกแต่งที่สวยงามยิ่งขึ้น

ข้อดีของประตูที่ออกแบบมาอย่างดี

ประตูที่ออกแบบมาอย่างดีสามารถนำมาซึ่งประโยชน์มากมายในการผลิตฝาขวดน้ำ

ปรับปรุงคุณภาพ: ประตูที่ออกแบบอย่างเหมาะสมช่วยให้มั่นใจได้ว่าการเติมโพรงแม่พิมพ์จะสม่ำเสมอ ลดความเสี่ยงของข้อบกพร่อง เช่น กับดักอากาศ ช่องว่าง และความหนาของผนังไม่สม่ำเสมอ ส่งผลให้ได้แคปคุณภาพสูงโดยมีขนาดและรูปลักษณ์ที่สม่ำเสมอ

เพิ่มประสิทธิภาพ: การออกแบบประตูที่เหมาะสมสามารถลดรอบเวลาได้ ตัวอย่างเช่น ประตูทางวิ่งร้อนสามารถรักษาพลาสติกให้อยู่ในสถานะหลอมเหลว เพื่อให้สามารถฉีดและระบายความร้อนได้เร็วขึ้น สิ่งนี้นำไปสู่การเพิ่มผลผลิตและต้นทุนการผลิตที่ลดลง

ต้นทุน-การออม: ด้วยการลดการสูญเสียวัสดุและปรับปรุงประสิทธิภาพการผลิต ประตูที่ได้รับการออกแบบมาอย่างดีสามารถประหยัดต้นทุนได้ในระยะยาว นอกจากนี้ การลดความจำเป็นในการประมวลผลภายหลังเพื่อลบรอยเกตยังช่วยประหยัดต้นทุนได้อีกด้วย

คำถามที่พบบ่อย: ข้อบกพร่องฝาขวดทั่วไปที่เกี่ยวข้องกับการออกแบบประตู

คำถามที่ 1: เหตุใดฝาขวดของฉันจึงมีรอยไหม้หรือการเปลี่ยนสีที่มองเห็นได้ใกล้กับบริเวณประตู

คำตอบ 1: มักเกิดจากการให้ความร้อนด้วยแรงเฉือนเนื่องจากประตูขนาดเล็กเกินไปหรือความเร็วการฉีดมากเกินไป เมื่อวัสดุพลาสติกถูกบังคับผ่านประตูที่มีขนาดเล็กเกินไป (เช่น ประตูหมุดที่ออกแบบมาไม่ดี) แรงเสียดทานจะทำให้เกิดความร้อนมากเกินไป ส่งผลให้วัสดุเสื่อมคุณภาพ การใช้ประตูที่ใหญ่ขึ้นหรือการเปลี่ยนไปใช้ประตูทางวิ่งร้อนสามารถลดความเครียดจากแรงเฉือนและป้องกันรอยไหม้ได้

คำถามที่ 2: อะไรเป็นสาเหตุให้เกิดการช็อตสั้น (การเติมไม่สมบูรณ์) ในบริเวณเกลียวหรือบานพับของฝาพลิกด้านบน

A 2: การยิงระยะสั้นมักเป็นผลมาจากตำแหน่งเกตที่ไม่เหมาะสมหรือขนาดเกตไม่เพียงพอสำหรับลักษณะการไหลของวัสดุพลาสติก สำหรับรูปทรงฝาครอบที่ซับซ้อน (เช่น บานพับ รอยตัดด้านล่าง) ประตูเล็กๆ เพียงประตูเดียวอาจไม่อนุญาตให้สารหลอมเข้าถึงทุกพื้นที่ของโพรงก่อนที่จะแช่แข็ง โซลูชันต่างๆ ได้แก่ การเพิ่มประตูใต้น้ำที่ตำแหน่งด้านยุทธศาสตร์ หรือใช้ประตูทางวิ่งร้อนที่มีจุดหยดหลายจุดเพื่อให้แน่ใจว่ามีการเติมน้ำมันสม่ำเสมอ

คำถามที่ 3: ทำไมฝาขวดน้ำบางรุ่นจึงมีรอยจมหรือช่องว่างที่มองเห็นได้ โดยเฉพาะบนพื้นผิวปิดผนึกด้านบน

A 3: เครื่องหมายจมและช่องว่างมักจะเชื่อมโยงกับการปิดผนึกประตูก่อนกำหนดก่อนที่แรงดันการบรรจุจะสามารถชดเชยการหดตัวของวัสดุได้ หากประตูค้างเร็วเกินไป (โดยทั่วไปกับประตูพินขนาดเล็ก) จะไม่สามารถบรรจุช่องได้อย่างเหมาะสม ประตูที่ได้รับการออกแบบอย่างดี (เช่น ประตูใต้น้ำขนาดใหญ่หรือประตูทางวิ่งร้อน) ช่วยให้เวลาในการบรรจุนานขึ้น ลดข้อบกพร่องในการหดตัว และปรับปรุงความสม่ำเสมอของมิติ

คำถามที่ 4: อะไรทำให้เกิดการพ่น (รอยไหลคล้ายงู) ในช่องฝาครอบ

A 4: การพ่นเกิดขึ้นเมื่อวัสดุพลาสติกเข้าไปในโพรงด้วยความเร็วสูงผ่านประตูเล็ก ๆ โดยไม่ชนผนังโพรงทันที นี่เป็นเรื่องปกติกับพินเกตที่มีตำแหน่งไม่ดี เพื่อหลีกเลี่ยงการพุ่งออกไป ให้ใช้ประตูใต้น้ำที่ควบคุมการไหลไปตามผนังโพรง หรือเพิ่มขนาดประตูเพื่อลดความเร็วทางเข้า

คำถามที่ 5: การออกแบบประตูส่งผลต่อการบิดงอของฝาขวดที่มีผนังบางอย่างไร

A 5: การออกแบบเกตแบบอสมมาตรหรือแบบจุดเดียวอาจทำให้เกิดรูปแบบการไหลที่ไม่สม่ำเสมอ ซึ่งนำไปสู่การหดตัวและการบิดเบี้ยวที่แตกต่างกัน สำหรับฝาปิดที่มีผนังบาง ประตูทางวิ่งร้อนหลายหยดหรือประตูใต้น้ำที่อยู่ในตำแหน่งอย่างระมัดระวังจะช่วยส่งเสริมการบรรจุและการระบายความร้อนที่สมดุล ลดความเค้นตกค้างและการบิดเบี้ยวให้เหลือน้อยที่สุด

ข้อเสนอของเรา

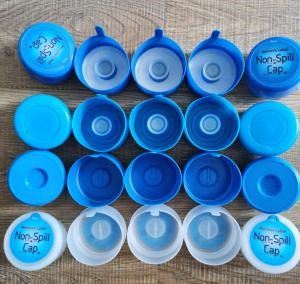

ในฐานะผู้จำหน่ายแม่พิมพ์ฝาขวดน้ำ เรานำเสนอแม่พิมพ์ที่หลากหลายพร้อมการออกแบบประตูที่แตกต่างกัน เพื่อตอบสนองความต้องการที่หลากหลายของลูกค้าของเรา ของเราแม่พิมพ์ฝา 5 แกลลอนได้รับการออกแบบทางวิศวกรรมด้วยการออกแบบประตูที่แม่นยำเพื่อให้แน่ใจว่าการผลิตฝาปิดขนาดใหญ่มีประสิทธิภาพ ที่แม่พิมพ์ฝาพลิกด้านบนมีการออกแบบประตูที่เหมาะสมกับรูปทรงที่ซับซ้อนของฝาพลิกด้านบน ทำให้กระบวนการบรรจุราบรื่นและเชื่อถือได้ และของเราแม่พิมพ์ฝาซีรีส์นี้มีตัวเลือกประตูหลายแบบเพื่อรองรับการออกแบบฝาครอบและข้อกำหนดในการผลิตที่แตกต่างกัน

ติดต่อเราเพื่อจัดซื้อจัดจ้าง

หากคุณอยู่ในตลาดแม่พิมพ์ฝาขวดน้ำคุณภาพสูง เราขอเชิญคุณติดต่อเราเพื่อขอคำแนะนำโดยละเอียด ทีมผู้เชี่ยวชาญของเราสามารถช่วยคุณเลือกการออกแบบประตูและแม่พิมพ์ที่เหมาะสมที่สุดสำหรับความต้องการเฉพาะของคุณ ไม่ว่าคุณจะเป็นผู้ผลิตขนาดเล็กหรือบริษัทผู้ผลิตขนาดใหญ่ เรามุ่งมั่นที่จะมอบผลิตภัณฑ์และบริการที่ดีที่สุดแก่คุณ

อ้างอิง

• Campanelli, SL และ Caggiano, A. (2019) การฉีดขึ้นรูป: ทฤษฎีและการปฏิบัติ ซีอาร์ซี เพรส.
• โรซาโต ดีวี และโรซาโต ดีวี (2017) คู่มือการฉีดขึ้นรูป สปริงเกอร์.
