เส้นแบ่งแม่พิมพ์ฝาขวดมีลักษณะอย่างไร?

การออกแบบเส้นแยกในแม่พิมพ์ฝาขวดคืออะไร? ในฐานะผู้จำหน่ายแม่พิมพ์ฝาขวด ฉันได้จัดการกับคำถามนี้มาบ้างแล้ว มาดำดิ่งลงไปและทำลายมันกันเถอะ

ก่อนอื่น สายการผลิตการแยกส่วนในแม่พิมพ์ฝาขวดเป็นส่วนสำคัญของกระบวนการผลิตทั้งหมด เป็นเส้นตรงที่แม่พิมพ์ทั้งสองซีกมาบรรจบกัน เมื่อแม่พิมพ์ปิดลง จะเกิดโพรงที่มีรูปร่างเหมือนฝาขวด เส้นแยกคือจุดที่ชิ้นส่วนแม่พิมพ์ทั้งสองนี้แยกจากกันเมื่อถึงเวลาต้องดีดฝาที่เสร็จแล้วออก

เหตุใดเส้นแบ่งจึงสำคัญมาก? ประการแรกจะส่งผลต่อคุณภาพของฝาขวด เส้นแยกที่ออกแบบมาอย่างดีช่วยให้มั่นใจว่าฝาครอบมีผิวเรียบ หากเส้นแยกถูกวางหรือออกแบบมาไม่ดี อาจเหลือรอยตะเข็บที่มองเห็นได้บนฝาครอบ ซึ่งไม่เพียงแต่ดูไม่ดีเท่านั้น แต่ยังส่งผลต่อการทำงานของฝาครอบอีกด้วย

ตัวอย่างเช่น ความแม่นยำของเส้นแยกของแม่พิมพ์ฝาขวด PCO 1881 โดยทั่วไปจะถูกควบคุมภายใน ±0.02 มม. มิฉะนั้นอาจไม่สามารถปิดผนึกได้ทำให้เกิดการรั่วไหล

ตำแหน่งเส้นแบ่งส่วนส่งผลต่อมุมร่างอย่างไร

ตำแหน่งของเส้นแยกส่วนจะกำหนดมุมร่างที่คุณต้องการโดยตรง หากวางเส้นแยกไว้ที่เส้นผ่านศูนย์กลางภายนอกที่ใหญ่ที่สุดของฝาครอบ ครึ่งหนึ่งของแม่พิมพ์แต่ละอันจะเปิดในทิศทางเดียวกันกับผนังฝาครอบ ในกรณีนี้ มุมร่าง 0.5° ถึง 1° ก็เพียงพอแล้ว อย่างไรก็ตาม หากเส้นแยกส่วนถูกวางไว้นอกศูนย์กลางหรือข้ามคุณลักษณะที่ซับซ้อน ครึ่งหนึ่งของแม่พิมพ์จะดึงไปในทิศทางที่ต่างกัน จากนั้นคุณอาจต้องใช้มุมร่าง 2° ถึง 3° ซึ่งสามารถลดความหนาของผนังที่มีประสิทธิภาพและส่งผลต่อความแข็งแรงของฝาครอบ

การออกแบบการระบายอากาศที่แนวแยกเพื่อหลีกเลี่ยงกับดักอากาศ

กับดักอากาศ (แก๊สไหม้หรือช็อตช็อต) เป็นข้อบกพร่องทั่วไปในการขึ้นรูปฝาขวด วิธีแก้ปัญหาที่ง่ายและมีประสิทธิภาพมากที่สุดคือการเพิ่มช่องระบายอากาศบนแนวการแยกส่วน โดยทั่วไปแล้ว ช่องระบายอากาศเหล่านี้จะมีความลึก 0.05 มม. ถึง 0.1 มม. - ลึกเพียงพอสำหรับอากาศที่จะระบายออก แต่ตื้นพอที่จะป้องกันไม่ให้พลาสติกรั่วไหลออกมาอย่างรวดเร็ว เราวางช่องระบายอากาศไว้ที่บริเวณสุดท้ายที่พลาสติกเต็มช่อง เช่น ขอบด้านล่างของฝาครอบหรือใกล้กับจุดเริ่มด้าย เส้นแยกส่วนที่มีการระบายอากาศที่ดีไม่เพียงแต่กำจัดรอยไหม้เท่านั้น แต่ยังปรับปรุงความสม่ำเสมอในการปิดผนึกอีกด้วย สำหรับการผลิตแม่พิมพ์ฝาขวดพลาสติกด้วยความเร็วสูง เราถือว่าการระบายอากาศแบบแยกส่วนเป็นคุณสมบัติมาตรฐาน ไม่ใช่ตัวเลือก

นักวิ่งที่ร้อนแรงกับนักวิ่งเย็น: ผลกระทบต่อการออกแบบเส้นแยก

ระบบนักวิ่งจะเปลี่ยนตำแหน่งและลักษณะของเส้นแยก ด้วยระบบวิ่งเย็น ประตูมักจะตั้งอยู่บนเส้นแยก (เช่น ประตูขอบหรือประตูพัดลม) ทำให้เหลือร่องรอยประตูที่มองเห็นได้ที่ด้านข้างหรือด้านล่างของฝาครอบ ด้วยระบบวิ่งร้อน ประตูสามารถวางไว้ที่กึ่งกลางด้านบนของช่อง (ประตูปลายร้อน) หรือซ่อนไว้ภายในฝาครอบ ช่วยให้สามารถเคลื่อนเส้นแยกออกจากบริเวณที่มองเห็นได้ชัดเจน ทำให้ฝาครอบดูสะอาดตายิ่งขึ้น อย่างไรก็ตาม แม่พิมพ์แบบ hot runner มีราคาแพงกว่า สำหรับแม่พิมพ์ฝาเกลียวธรรมดาที่มีความต้องการด้านความสวยงามน้อย เครื่องวิ่งเย็นที่มีเส้นแยกส่วนแนวนอนยังคงคุ้มค่า สำหรับแม่พิมพ์ฝาพลิกด้านบนระดับพรีเมียม เรามักจะแนะนำให้ใช้เครื่องวิ่งร้อนบวกกับเส้นแยกแนวตั้ง

การปลดอย่างแรงเทียบกับกลไกการเลื่อนสำหรับเกลียวภายใน - ความสัมพันธ์กับเส้นแยก

เกลียวภายในฝาขวดสามารถคลายออกได้สองวิธี และเส้นแยกจะบอกคุณว่าแบบใดเป็นไปได้ หากวางเส้นแยกไว้เหนือบริเวณเกลียว สามารถบังคับคลายเกลียวได้ (คลายแรง) โดยใช้วัสดุยืดหยุ่น เช่น PP หรือ PE ฝาปิดหลุดออกจากแกนโดยไม่มีชิ้นส่วนที่เคลื่อนไหว หากเส้นแยกตัดผ่านพื้นที่เกลียวโดยตรง คุณต้องใช้ตัวเลื่อนหรือมอเตอร์ไฮดรอลิก ซึ่งเป็นเรื่องปกติสำหรับวัสดุแข็ง เช่น PET หรือสายรัดที่ป้องกันการแกะ ในการออกแบบเส้นแยกแนวตั้ง สไลด์จะติดตั้งได้ง่ายกว่าเนื่องจากทิศทางการแยกตรงกับการเคลื่อนที่ของสไลด์ ในแนวการแยกส่วนแนวนอน การคลายเกลียวต้องใช้ระบบเฟืองหรือชั้นวาง ซึ่งจะทำให้ต้นทุนแม่พิมพ์เพิ่มขึ้น ในฐานะผู้จำหน่ายแม่พิมพ์ฝาขวด เรามักจะตรวจสอบการออกแบบเกลียวภายในก่อนตัดสินใจเลือกประเภทเส้นแยก เนื่องจากการเปลี่ยนในภายหลังมีราคาแพงมาก

การออกแบบเส้นแยกมีหลายประเภท และแต่ละประเภทก็มีข้อดีและข้อเสียของตัวเอง ประเภทหนึ่งที่พบบ่อยคือเส้นแบ่งแนวนอน นี่คือจุดที่แม่พิมพ์แยกออกตามแนวนอน โดยมักจะอยู่ตรงกลางของฝา มีดีไซน์ที่ค่อนข้างเรียบง่ายและมักใช้กับรูปทรงฝาขวดแบบพื้นฐาน ข้อดีของเส้นแยกส่วนแนวนอนคือง่ายต่อการผลิตและสามารถผลิตแคปที่มีลักษณะสะอาดและสมมาตรได้ อย่างไรก็ตาม อาจไม่เหมาะกับการออกแบบฝาครอบที่ซับซ้อนกว่านี้

อีกประเภทหนึ่งคือเส้นแยกแนวตั้ง ในการออกแบบนี้ แม่พิมพ์จะแยกออกในแนวตั้ง มักใช้กับฝาครอบที่มีคุณสมบัติที่ซับซ้อนมากขึ้น เช่น ฝาครอบที่มีกลไกการล็อคด้านข้างหรือรูปทรงที่เป็นเอกลักษณ์ เส้นแยกแนวตั้งช่วยให้เข้าถึงคุณสมบัติภายในของฝาครอบได้ดีขึ้นในระหว่างกระบวนการขึ้นรูป แต่การออกแบบและการผลิตอาจมีความท้าทายมากขึ้น เนื่องจากต้องมีการจัดตำแหน่งชิ้นส่วนแม่พิมพ์ที่แม่นยำยิ่งขึ้น

ตอนนี้ เรามาพูดถึงวิธีที่เราในฐานะซัพพลายเออร์แม่พิมพ์ฝาขวด ในการออกแบบไลน์การแยกส่วน เราเริ่มต้นด้วยการทำความเข้าใจความต้องการของลูกค้า พวกเขาต้องการฝาขวดแบบไหน? มันคือกแม่พิมพ์ฝาขวดพลาสติก, กแม่พิมพ์ฝาพลิกด้านบนหรือแม่พิมพ์ฝาเกลียว? ฝาครอบแต่ละประเภทมีข้อควรพิจารณาในการออกแบบของตัวเอง

ตัวอย่างเช่น หากลูกค้ากำลังซื้อแม่พิมพ์ฝาขวด เราจำเป็นต้องเข้าใจวัสดุของผลิตภัณฑ์: PP, PE หรือ PET พลาสติกแต่ละประเภทมีอัตราการหดตัวที่แตกต่างกัน ซึ่งจะส่งผลต่อการออกแบบเส้นแยก เราจะพิจารณาถึงจุดประสงค์ในการใช้ฝาขวดด้วย ใช้สำหรับขวดเครื่องดื่ม ภาชนะเครื่องสำอาง หรือภาชนะอื่นๆ ? การใช้งานตามวัตถุประสงค์จะเป็นตัวกำหนดระดับความแม่นยำและคุณภาพที่ต้องการ

เมื่อเราเข้าใจข้อกำหนดอย่างชัดเจนแล้ว เราจะใช้ซอฟต์แวร์ CAD (Computer - Aided Design) ขั้นสูงเพื่อสร้างแบบจำลอง 3 มิติของแม่พิมพ์ สิ่งนี้ช่วยให้เราเห็นภาพเส้นการแยกส่วนและทำการปรับเปลี่ยนที่จำเป็นก่อนที่กระบวนการผลิตจริงจะเริ่มต้นขึ้น เราสามารถจำลองกระบวนการขึ้นรูปในซอฟต์แวร์เพื่อดูว่าฝาครอบจะเกิดขึ้นได้อย่างไร และหากมีปัญหาใดๆ ที่อาจเกิดขึ้นกับเส้นการแยกส่วน

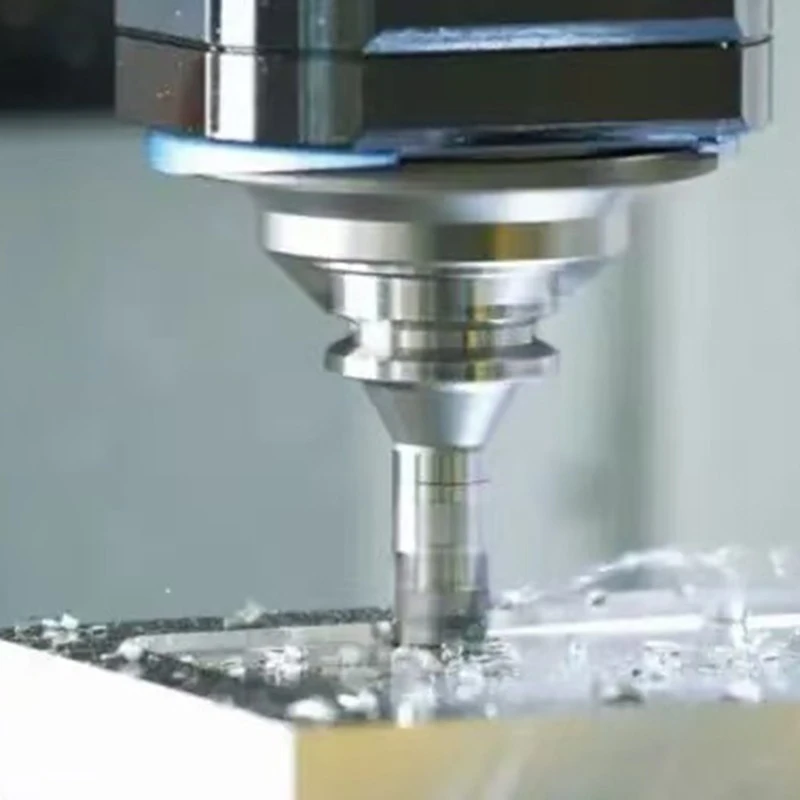

ในระหว่างกระบวนการผลิต เราใส่ใจในรายละเอียดอย่างใกล้ชิด เราใช้เทคนิคการตัดเฉือนที่มีความแม่นยำสูงเพื่อให้แน่ใจว่าชิ้นส่วนแม่พิมพ์เข้ากันได้อย่างลงตัว การเบี่ยงเบนเล็กน้อยในเส้นแยกส่วนอาจทำให้เกิดปัญหากับคุณภาพของฝาครอบได้ นอกจากนี้เรายังดำเนินการตรวจสอบการควบคุมคุณภาพอย่างเข้มงวดเพื่อให้แน่ใจว่าแม่พิมพ์ที่เสร็จแล้วนั้นตรงตามข้อกำหนดของลูกค้า

นอกจากด้านเทคนิคแล้ว เรายังเน้นเรื่องความคุ้มทุนอีกด้วย เราเข้าใจดีว่าลูกค้าของเราต้องการแม่พิมพ์คุณภาพสูงในราคาที่สมเหตุสมผล ดังนั้นเราจึงพยายามเพิ่มประสิทธิภาพการออกแบบสายการผลิตเพื่อลดต้นทุนการผลิตโดยไม่กระทบต่อคุณภาพของผลิตภัณฑ์ขั้นสุดท้าย

คำถามที่พบบ่อย

คำถามที่ 1: เส้นแยกบนฝาขวดจะมองไม่เห็นโดยสิ้นเชิงหรือไม่

คำตอบ 1: ไม่สมบูรณ์แต่สามารถย่อให้เล็กสุดได้ การใช้เครื่องวิ่งร้อนกับวาล์วเกตและวางแนวแยกส่วนไว้ที่ขอบของฝาครอบ (ใกล้ด้านล่าง) ทำให้แทบมองไม่เห็น สำหรับฝาที่มีความมันเงาสูง แนะนำให้ใช้เส้นแยกแบบขั้นบันไดมากกว่าเส้นตรง

คำถามที่ 2: เส้นแบ่งส่วนส่งผลต่อประสิทธิภาพการปิดผนึกของฝาเกลียวอย่างไร

A 2: หากเส้นแยกตัดผ่านขอบซีลหรือบริเวณปะเก็นด้านใน จะทำให้เกิดรอยรั่วระดับไมโคร เส้นแบ่งส่วนที่ออกแบบมาอย่างดีควรวางไว้ด้านบนหรือด้านล่างโซนการปิดผนึก นี่เป็นสิ่งสำคัญอย่างยิ่งในแม่พิมพ์ฝาขวดพลาสติกสำหรับเครื่องดื่มอัดลม

คำถามที่ 3: เส้นแยกแนวนอนและแนวตั้งสำหรับแม่พิมพ์ฝาพลิกด้านบนแตกต่างกันอย่างไร

A 3: เส้นแบ่งแนวนอนนั้นง่ายกว่าและราคาถูกกว่า แต่ทิ้งรอยตะเข็บไว้รอบบริเวณบานพับ เส้นแบ่งแนวตั้งช่วยให้บานพับไม่มีรอยต่อ แต่ต้องมีการจัดตำแหน่งและกลไกการเลื่อนที่แม่นยำยิ่งขึ้น แม่พิมพ์ฝาพลิกด้านบนส่วนใหญ่ใช้เส้นแยกแนวตั้งเพื่ออายุการใช้งานบานพับที่ดีขึ้น

คำถามที่ 4: แม่พิมพ์ฝาขวดเดียวกันสามารถใช้การออกแบบเส้นแยกสองแบบที่แตกต่างกันได้หรือไม่

ก 4: ใช่ ฝาครอบที่ซับซ้อน (เช่น มีซีลด้านในและสายรัดด้านนอก) มักใช้การออกแบบแบบแยกส่วน - แนวนอนสำหรับตัวเครื่องหลักและแนวตั้งสำหรับสายรัด ซึ่งเป็นเรื่องปกติในแม่พิมพ์ฝาเกลียวที่มีคุณสมบัติป้องกันการงัดแงะ

คำถามที่ 5: การหดตัวส่งผลต่อแฟลชเส้นแยกในแม่พิมพ์ฝาขวดอย่างไร

A 5: อัตราการหดตัวที่แตกต่างกันระหว่างครึ่งหนึ่งของแม่พิมพ์อาจทำให้เกิดความไม่ตรงกันที่เส้นแยก ทำให้เกิดแสงวาบหรือขั้นตอน ตัวอย่างเช่น PP ที่เติมแก้วจะหดตัวน้อยกว่า PP ที่ยังไม่ได้เติม ซัพพลายเออร์แม่พิมพ์ฝาขวดที่ดีจะปรับรูปทรงของเส้นแยกส่วนตามค่าการหดตัวที่แท้จริงของวัสดุเสมอ

ตอนนี้ หากคุณอยู่ในตลาดสำหรับแม่พิมพ์ฝาขวด ไม่ว่าจะเป็นแม่พิมพ์ฝาขวดพลาสติก แม่พิมพ์ฝาพลิกด้านบน หรือแม่พิมพ์ฝาเกลียว เราพร้อมให้ความช่วยเหลือ ทีมผู้เชี่ยวชาญของเรามีประสบการณ์หลายปีในการออกแบบและผลิตแม่พิมพ์ฝาขวด เราสามารถทำงานร่วมกับคุณเพื่อสร้างแม่พิมพ์ที่ออกแบบเองซึ่งตรงกับความต้องการเฉพาะของคุณ

เรานำเสนอบริการที่หลากหลาย ตั้งแต่การออกแบบเบื้องต้นไปจนถึงการผลิตขั้นสุดท้าย นอกจากนี้เรายังสามารถให้การสนับสนุนหลังการขายเพื่อให้แน่ใจว่าแม่พิมพ์ของคุณยังคงทำงานได้ดีอยู่ตลอดเวลา หากคุณมีคำถามหรือต้องการหารือเกี่ยวกับโครงการของคุณ อย่าลังเลที่จะติดต่อเรา เรายินดีเสมอที่จะพูดคุยและดูว่าเราจะช่วยคุณหาแม่พิมพ์ฝาขวดที่ดีที่สุดสำหรับธุรกิจของคุณได้อย่างไร

ดังนั้นหากคุณกำลังมองหาผู้จำหน่ายแม่พิมพ์ฝาขวดที่เชื่อถือได้ โทรหาเราสิ เรามั่นใจว่าเราสามารถจัดหาแม่พิมพ์คุณภาพสูงที่จะช่วยคุณผลิตฝาขวดคุณภาพสูงได้ ไม่ว่าคุณจะเป็นสตาร์ทอัพขนาดเล็กหรือผู้ผลิตขนาดใหญ่ เรามีความเชี่ยวชาญและทรัพยากรที่จะตอบสนองความต้องการของคุณ

อ้างอิง

• คู่มือการฉีดขึ้นรูป โดย Dominik Johannaber
• การแปรรูปพลาสติก: การฉีดขึ้นรูป โดย Hanser Publishers
