ระบบระบายอากาศของแม่พิมพ์มีความสำคัญอย่างไรต่อการผลิตฝาขวด?

ในฐานะซัพพลายเออร์ของแม่พิมพ์ฝาขวด ฉันได้เห็นโดยตรงถึงบทบาทสำคัญที่ระบบระบายอากาศของแม่พิมพ์มีต่อการผลิตฝาขวด ในบล็อกนี้ ฉันจะแจกแจงว่าทำไมระบบระบายอากาศจึงมีความสำคัญมาก โดยดึงมาจากประสบการณ์ของฉันในอุตสาหกรรมนี้

พื้นฐานของการผลิตฝาขวด

ก่อนที่เราจะเจาะลึกเกี่ยวกับระบบระบายอากาศ เรามาดูวิธีการผลิตฝาขวดกันก่อน ฝาขวดส่วนใหญ่ผลิตผ่านการฉีดขึ้นรูป กระบวนการนี้เกี่ยวข้องกับการฉีดวัสดุการทำให้เป็นพลาสติกเข้าไปในโพรงแม่พิมพ์ เมื่อพลาสติกเย็นตัวและแข็งตัว แม่พิมพ์จะเปิดขึ้น และฝาขวดที่เสร็จแล้วจะถูกดีดออกมา ฟังดูเรียบง่าย แต่มีหลายปัจจัยที่อาจส่งผลต่อคุณภาพของผลิตภัณฑ์ขั้นสุดท้าย และระบบระบายอากาศก็เป็นหนึ่งในปัจจัยที่สำคัญที่สุด

เหตุใดการระบายอากาศจึงมีความจำเป็น

เมื่อฉีดวัสดุการทำให้เป็นพลาสติกเข้าไปในโพรงแม่พิมพ์ มันจะไล่อากาศภายในออก หากไม่มีวิธีที่เหมาะสมในการหลบหนีของอากาศ ก็อาจทำให้เกิดปัญหามากมายได้ ต่อไปนี้คือปัญหาหลักบางส่วนที่อาจเกิดขึ้นได้หากไม่มีระบบระบายอากาศที่ดี:

กับดักอากาศ

กับดักอากาศเกิดขึ้นเมื่ออากาศติดอยู่ภายในโพรงแม่พิมพ์ สิ่งนี้อาจทำให้เกิดช่องว่างหรือฟองอากาศในฝาขวดได้ ช่องว่างคือช่องว่างภายในฝาครอบ ซึ่งอาจทำให้โครงสร้างอ่อนแอลงและมีแนวโน้มที่จะแตกหักมากขึ้น ในทางกลับกัน ฟองสบู่อาจส่งผลต่อรูปลักษณ์ของฝาครอบ ทำให้ดูไม่เป็นมืออาชีพ

รอยไหม้

ปัญหาอีกประการหนึ่งที่เกิดจากการระบายอากาศไม่ดีคือรอยไหม้ เมื่ออากาศถูกดักและอัด จะทำให้ร้อนได้ถึงอุณหภูมิที่สูงมาก เพราะอาจทำให้พลาสติกไหม้ได้ ทิ้งรอยดำไว้บนฝาขวด รอยไหม้ไม่เพียงแต่ดูไม่ดีเท่านั้น แต่ยังส่งผลต่อการทำงานของฝาปิดอีกด้วย

การเติมที่ไม่สมบูรณ์

หากไม่มีการระบายอากาศที่เหมาะสม วัสดุการทำให้เป็นพลาสติกอาจไม่สามารถเติมเต็มช่องแม่พิมพ์ทั้งหมดได้ ซึ่งอาจส่งผลให้ฝาขวดไม่สมบูรณ์และไม่ตรงตามข้อกำหนดที่กำหนด การเติมที่ไม่สมบูรณ์อาจทำให้เกิดขนาดและรูปร่างของฝาปิดที่แตกต่างกัน ซึ่งอาจทำให้เกิดปัญหาในระหว่างกระบวนการประกอบได้

ระบบระบายอากาศทำงานอย่างไร

ระบบระบายอากาศที่ดีช่วยให้อากาศหลุดออกจากโพรงแม่พิมพ์ในขณะที่ฉีดวัสดุพลาสติก มีหลายวิธีในการบรรลุเป้าหมายนี้ รวมถึงช่องระบายอากาศ หมุดดีดตัว และเม็ดมีดที่มีรูพรุน

ช่องระบายอากาศ

ช่องระบายอากาศเป็นช่องหรือร่องเล็กๆ ที่ออกแบบมาเพื่อให้อากาศหลุดออกจากโพรงแม่พิมพ์ โดยทั่วไปจะอยู่ที่ขอบหรือมุมของช่อง ซึ่งอากาศมักจะติดอยู่ ช่องระบายอากาศสามารถกลึงเข้ากับแม่พิมพ์ได้โดยตรงหรือสร้างโดยใช้ส่วนแทรก

หมุดอีเจ็คเตอร์

หมุดกระทุ้งใช้สำหรับดันฝาขวดที่เสร็จแล้วออกจากแม่พิมพ์ นอกจากนี้ยังสามารถใช้เป็นช่องระบายอากาศได้โดยปล่อยให้อากาศไหลผ่านช่องว่างเล็กๆ ระหว่างหมุดและแม่พิมพ์ อย่างไรก็ตาม ความสามารถในการระบายอากาศของหมุดอีเจ็คเตอร์มีจำกัด ดังนั้นจึงมักจะใช้ร่วมกับวิธีการระบายอากาศอื่นๆ

เม็ดมีดที่มีรูพรุน

เม็ดมีดที่มีรูพรุนทำจากวัสดุพิเศษที่ช่วยให้อากาศไหลผ่านได้ แต่ป้องกันไม่ให้วัสดุพลาสติกรั่วซึม โดยทั่วไปจะวางไว้ในบริเวณที่อากาศมีแนวโน้มที่จะติดอยู่ เช่น ตรงกลางของโพรงแม่พิมพ์ เม็ดมีดที่มีรูพรุนสามารถให้ประสิทธิภาพการระบายอากาศในระดับสูง และมักใช้ในการขึ้นรูปที่มีความแม่นยำสูง

ผลกระทบของการระบายอากาศต่อคุณภาพฝาขวด

ระบบระบายอากาศที่ออกแบบอย่างดีอาจมีผลกระทบอย่างมากต่อคุณภาพของฝาขวด นี่คือข้อดีบางประการของระบบระบายอากาศที่ดี:

ปรับปรุงลักษณะที่ปรากฏ

ด้วยการป้องกันอากาศดักและรอยไหม้ ระบบระบายอากาศที่ดีสามารถรับประกันได้ว่าฝาขวดจะดูเรียบเนียนและเป็นมืออาชีพ นี่เป็นสิ่งสำคัญอย่างยิ่งสำหรับฝาปิดที่ใช้ในผลิตภัณฑ์ระดับไฮเอนด์ ซึ่งรูปลักษณ์ภายนอกเป็นปัจจัยสำคัญ

ความแข็งแกร่งที่เพิ่มขึ้น

ช่องว่างและฟองอากาศอาจทำให้โครงสร้างของฝาขวดอ่อนลง ส่งผลให้มีแนวโน้มที่จะแตกหักมากขึ้น ระบบระบายอากาศที่ดีสามารถช่วยขจัดข้อบกพร่องเหล่านี้ได้ ส่งผลให้ฝาปิดมีความแข็งแรงและทนทานมากขึ้น

คุณภาพที่สม่ำเสมอ

การบรรจุที่ไม่สมบูรณ์และการเปลี่ยนแปลงขนาดและรูปร่างอาจทำให้เกิดปัญหาในระหว่างกระบวนการประกอบได้ ระบบระบายอากาศที่ดีสามารถช่วยให้แน่ใจว่าฝาขวดมีขนาดและรูปร่างสม่ำเสมอ ทำให้ประกอบได้ง่ายขึ้นและลดความเสี่ยงที่จะเกิดข้อผิดพลาดในการผลิต

แม่พิมพ์ฝาขวดประเภทต่างๆ และข้อกำหนดในการระบายอากาศ

ในฐานะซัพพลายเออร์แม่พิมพ์ฝาขวด ฉันขอเสนอแม่พิมพ์หลากหลายประเภท รวมทั้งแม่พิมพ์ฝาเกลียว,แม่พิมพ์ฝาพลิกด้านบน, และแม่พิมพ์ฝา 5 แกลลอน. แม่พิมพ์แต่ละประเภทมีข้อกำหนดในการระบายอากาศที่แตกต่างกันออกไป

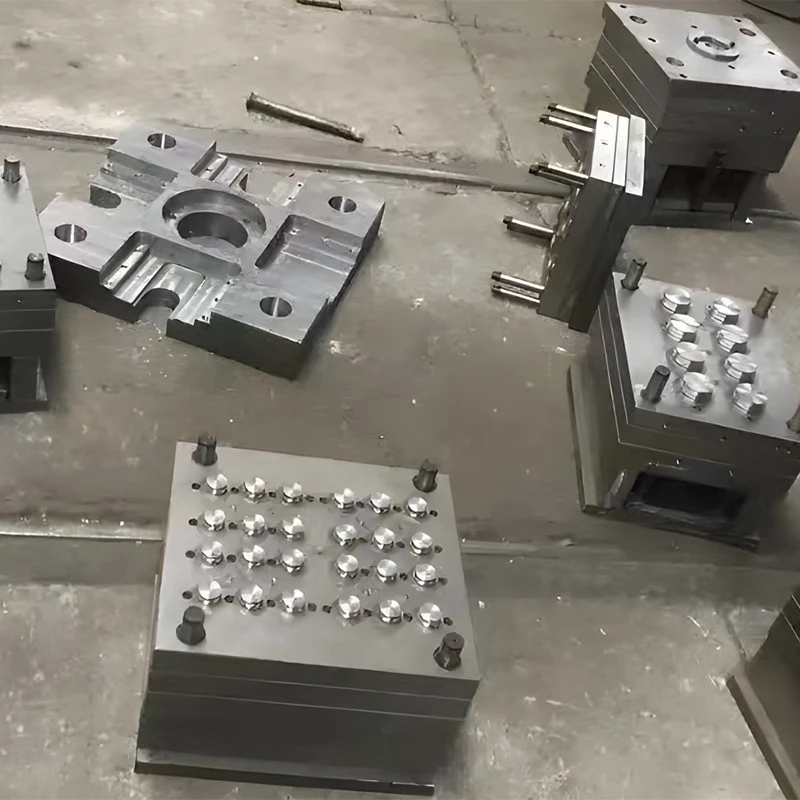

แม่พิมพ์ฝาเกลียว

ฝาเกลียวเป็นฝาขวดประเภทหนึ่งที่พบมากที่สุด โดยทั่วไปจะมีการออกแบบเกลียวที่ช่วยให้สามารถขันเข้ากับขวดได้ แม่พิมพ์ฝาเกลียวจำเป็นต้องมีระบบระบายอากาศที่สามารถไล่อากาศออกจากเกลียวและคุณสมบัติที่ซับซ้อนอื่นๆ ของฝาปิดได้อย่างมีประสิทธิภาพ

แม่พิมพ์ฝาพลิกด้านบน

ฝาพลิกด้านบนได้รับการออกแบบให้เปิดและปิดได้ง่าย พวกเขามักจะมีกลไกบานพับที่ช่วยให้ฝาพลิกเปิดได้ แม่พิมพ์ฝาพลิกด้านบนต้องใช้ระบบระบายอากาศที่สามารถป้องกันไม่ให้อากาศเข้าไปติดอยู่ในบริเวณบานพับ ซึ่งอาจส่งผลต่อการทำงานของฝาปิดได้

แม่พิมพ์ฝา 5 แกลลอน

ฝาขนาด 5 แกลลอนใช้กับภาชนะขนาดใหญ่ เช่น เหยือกน้ำ โดยทั่วไปแล้วจะมีขนาดใหญ่และหนากว่าฝาขวดประเภทอื่นๆ ซึ่งหมายความว่าต้องใช้ระบบระบายอากาศที่แข็งแกร่งกว่า ระบบระบายอากาศสำหรับแม่พิมพ์ฝาขนาด 5 แกลลอนจะต้องสามารถรองรับปริมาณอากาศที่มากขึ้นซึ่งจำเป็นต้องกำจัดออกในระหว่างกระบวนการฉีดขึ้นรูป

กรณี

กรณีศึกษา 1: รอยไหม้บนฝาเกลียวน้ำขนาด 28 มม. – การปรับเปลี่ยนการระบายอากาศ ลดอัตราการปฏิเสธจาก 7% เหลือ 0.05%

ลูกค้าชาวเบงกอลที่ผลิตฝาเกลียวขนาด 28 มม. สำหรับน้ำดื่มบรรจุขวดประสบปัญหาด้านคุณภาพอย่างต่อเนื่อง: มีรอยไหม้สีน้ำตาลเข้มถึงดำปรากฏขึ้นซ้ำ ๆ บนผนังด้านในของฝา โดยเฉพาะอย่างยิ่งบริเวณใกล้โคนเกลียว อัตราการปฏิเสธของพวกเขาสูงถึง 7% และการแก้ไขปัญหาเบื้องต้น เช่น การลดอุณหภูมิหลอมเหลวและการลดความเร็วการฉีดลง นำมาซึ่งการปรับปรุงเพียงเล็กน้อยเท่านั้น

เมื่อเราตรวจสอบแม่พิมพ์ฝาเกลียว เราพบว่าระบบระบายอากาศประกอบด้วยช่องระบายอากาศแบบแยกส่วนตื้นเท่านั้น บริเวณที่เป็นเกลียวไม่มีช่องระบายอากาศเฉพาะ ในขณะที่การหลอม PE ที่มีการไหลสูงพุ่งเข้าไปในโพรงในระหว่างการเติม อากาศที่ติดอยู่ลึกเข้าไปในโคนของเกลียวจะถูกบีบอัดอย่างรวดเร็ว ทำให้เกิดความร้อนเพียงพอที่จะทำให้พลาสติกเสื่อมสภาพและทำให้เกิดรอยไหม้ที่มองเห็นได้

โซลูชันของเรามุ่งเน้นไปที่การปรับปรุงการระบายอากาศตามเป้าหมาย:

เพิ่มร่องระบายอากาศลึก 0.03 มม. บนเม็ดมีดขึ้นรูปเกลียว

ผลลัพธ์เกิดขึ้นทันที:

รอยไหม้หายไปอย่างสมบูรณ์ และอัตราการปฏิเสธลดลงเหลือต่ำกว่า 0.05% นอกจากนี้ ลูกค้ายังสามารถลดระยะเวลารอบการทำงานจาก 20 วินาทีเหลือ 12 วินาทีได้ เนื่องจากไม่จำเป็นต้องใช้ความเร็วการบรรจุที่ช้าและระมัดระวังอีกต่อไปเพื่อหลีกเลี่ยงอากาศที่ติดอยู่ ขณะนี้แม่พิมพ์ดังกล่าวผลิตแคปได้มากกว่า 2 ล้านแคปโดยไม่มีข้อบกพร่องเกี่ยวกับการระบายอากาศ

กรณีศึกษา 2: การฉีดช็อตสั้นๆ และรอยจมบนแม่พิมพ์ที่มีฝาปิดขนาด 5 แกลลอน – การระบายอากาศที่ดีขึ้น ผลผลิตเพิ่มขึ้น 36,000 แคปต่อเดือน

ลูกค้าในเม็กซิโกที่ใช้แม่พิมพ์ฝาขนาด 5 แกลลอนสำหรับฝาเกลียวขวดน้ำขนาด 5 แกลลอนประสบปัญหากับการเติมที่ไม่สมบูรณ์ (ช็อตสั้น) และมีรอยจมอย่างรุนแรงที่กึ่งกลางของฝาปิด ฝาครอบมีส่วนผนังหนาถึง 3.0 มม. และความยาวการไหลของของเหลวจะยาวกว่าฝาขนาดเล็กมาตรฐานมาก จากแม่พิมพ์ที่มี 16 ช่อง มี 2 ถึง 3 ช่องที่มีอัตราการปฏิเสธ 12% อย่างสม่ำเสมอ

การวิเคราะห์ที่ไซต์งานของเราพบว่าสาเหตุที่แท้จริงคือการกักอากาศ ไม่ใช่แรงกดในการอัดบรรจุที่ไม่เพียงพอ เนื่องจากเส้นผ่านศูนย์กลางใหญ่ของฝาขนาด 5 แกลลอนมีปริมาตรอากาศมาก อากาศจึงไม่มีทางออกในระหว่างขั้นตอนการฉีดแบบเร็ว อากาศอัดทำหน้าที่เป็นตัวกั้นแรงดันต้าน ป้องกันไม่ให้พลาสติกที่หลอมละลายไปถึงส่วนท้ายของคาวิตี้จนสุด

เราใช้การอัพเกรดระบบระบายอากาศ:

ช่องระบายอากาศรูปทรงเส้นลึก 0.05 มม. ที่ปลายสุดของแต่ละช่องเปิดออกสู่บรรยากาศ

ผลลัพธ์:

ช็อตสั้นและรอยจมถูกกำจัดออกไปโดยสิ้นเชิง

อัตราการปฏิเสธโดยรวมลดลงจาก 8.5% เหลือต่ำกว่า 0.5%

จากสองกะต่อวันและ 26 วันทำการต่อเดือน ลูกค้าได้รับ good caps เพิ่มเติมมากกว่า 36,000 รายการต่อเดือน

ค่าใช้จ่ายในการปรับเปลี่ยนช่องระบายอากาศได้รับคืนภายในเวลาไม่ถึงสามเดือน นับตั้งแต่นั้นเป็นต้นมา ลูกค้าได้สั่งซื้อแม่พิมพ์ฝาขนาด 5 แกลลอนอีกสองชุดที่มีการออกแบบการระบายอากาศที่ได้รับการปรับปรุงเหมือนเดิม

บทสรุป

โดยสรุป ระบบระบายอากาศถือเป็นองค์ประกอบสำคัญในการผลิตฝาขวด ระบบระบายอากาศที่ดีสามารถป้องกันอากาศดัก รอยไหม้ และการบรรจุไม่สมบูรณ์ ส่งผลให้ฝาขวดมีคุณภาพสูงขึ้น ในฐานะซัพพลายเออร์แม่พิมพ์ฝาขวด ฉันเข้าใจถึงความสำคัญของการออกแบบและผลิตแม่พิมพ์ด้วยระบบระบายอากาศที่มีประสิทธิภาพ หากคุณอยู่ในตลาดสำหรับแม่พิมพ์ฝาขวด ฉันขอแนะนำให้คุณติดต่อฉันเพื่อหารือเกี่ยวกับความต้องการเฉพาะของคุณ ฉันมั่นใจว่าฉันสามารถจัดหาแม่พิมพ์คุณภาพสูงที่จะช่วยให้คุณผลิตฝาขวดคุณภาพเยี่ยมได้

คำถามที่พบบ่อยเกี่ยวกับระบบระบายอากาศแม่พิมพ์ฝาขวด

คำถามที่ 1: ความลึกของช่องระบายอากาศที่แนะนำสำหรับวัสดุพลาสติกชนิดต่างๆ ในแม่พิมพ์ฝาขวดคือเท่าใด

ตอบ 1: ความลึกของช่องระบายอากาศเป็นสิ่งสำคัญ เนื่องจากช่องระบายอากาศที่ตื้นเกินไปจะทำให้อากาศไม่สามารถระบายออกได้อย่างมีประสิทธิภาพ ในขณะที่ช่องระบายอากาศที่ลึกเกินไปจะทำให้เกิดประกายไฟ (พลาสติกรั่วออกจากช่อง) ในการผลิตฝาขวด ความลึกของช่องระบายอากาศที่แนะนำจะขึ้นอยู่กับวัสดุ สำหรับโพลีโพรพีลีน (PP) และโพลีเอทิลีน (PE) วัสดุสองชนิดที่ใช้กันทั่วไปมากที่สุดสำหรับฝาเกลียวและฝาพลิกด้านบน โดยทั่วไปแล้วความลึกของช่องระบายอากาศที่ 0.02 มม. ถึง 0.04 มม. จะถือว่าปลอดภัย สำหรับวัสดุที่มีการไหลสูงกว่าหรือฝาปิดแบบผนังบาง โดยทั่วไปเราจะเริ่มต้นที่ 0.03 มม. ดังที่แสดงในกรณีศึกษาฝาเกลียวน้ำ 28 มม. ของเรา สำหรับพลาสติกวิศวกรรมหรือวัสดุเติม (เช่น PP เติมแก้ว) คุณสามารถเจาะลึกลงไปได้เล็กน้อยสูงสุดถึง 0.05 มม. กฎนั้นง่าย: เริ่มแบบตื้นและค่อยๆ เพิ่มขึ้นจนกระทั่งกับดักอากาศหายไป แต่ไม่มีแฟลชปรากฏขึ้น ในฐานะซัพพลายเออร์แม่พิมพ์ฝาขวด เรามักจะทดสอบความลึกของช่องระบายอากาศระหว่างการทดลองแม่พิมพ์เพื่อหาค่าที่เหมาะสมที่สุดสำหรับการออกแบบฝาแต่ละแบบ

คำถามที่ 2: หมุดอีเจ็คเตอร์เพียงอย่างเดียวสามารถระบายอากาศเพียงพอสำหรับแม่พิมพ์ฝาขวดได้หรือไม่

ตอบ 2: หมุดกระทุ้งสามารถช่วยระบายอากาศได้ แต่ไม่ควรยึดถือเป็นวิธีการระบายอากาศเพียงวิธีเดียวในแม่พิมพ์ฝาขวด ช่องว่างเล็กๆ ระหว่างหมุดกระทุ้งและรูนำทาง ซึ่งโดยทั่วไปคือ 0.02 มม. ถึง 0.04 มม. จะทำให้อากาศบางส่วนเล็ดลอดออกมาได้ ซึ่งเป็นเหตุผลว่าทำไมเราจึงมักเรียกหมุดกระทุ้งว่าเป็นช่องระบายอากาศเสริม อย่างไรก็ตาม ในการผลิตในโลกแห่งความเป็นจริง หมุดกระทุ้งจะเลื่อนขึ้นและลงในแต่ละรอบ และประสิทธิภาพการระบายอากาศไม่สอดคล้องกัน เนื่องจากช่องว่างสามารถเปลี่ยนแปลงได้เนื่องจากการสึกหรอ การขยายตัวจากความร้อน หรือการเยื้องศูนย์เล็กน้อย เพื่อการระบายอากาศที่เชื่อถือได้ โดยเฉพาะอย่างยิ่งในแม่พิมพ์หรือฝาปิดที่มีช่องสูงซึ่งมีคุณสมบัติที่ซับซ้อน เช่น เกลียวหรือบานพับ คุณต้องมีช่องระบายอากาศเฉพาะที่กลึงเข้ากับเส้นแยกหรือส่วนแทรกของช่อง

คำถามที่ 3: ฉันจะทราบได้อย่างไรว่าการระบายอากาศที่ไม่ดีทำให้เกิดรอยไหม้หรือเป็นเพียงพารามิเตอร์การประมวลผลที่ไม่ถูกต้อง

ตอบ 3: นี่เป็นคำถามเชิงปฏิบัติที่ช่างฉีดขึ้นรูปจำนวนมากต้องเผชิญทุกวัน รอยไหม้อาจมาจากหลายแหล่ง: อากาศที่ติดอยู่ (ปัญหาการระบายอากาศ) อุณหภูมิหลอมละลายที่มากเกินไป ความเร็วในการฉีดสูงเกินไป หรือสกรู/บาร์เรลเสื่อมสภาพ ต่อไปนี้คือวิธีแยกแยะการระบายอากาศที่ไม่ดีออกจากสาเหตุอื่นๆ หากรอยไหม้ปรากฏอย่างสม่ำเสมอในตำแหน่งเดียวกันบนทุกปลอก - ตัวอย่างเช่น อยู่ที่โคนเกลียวเสมอหรือที่จุดสุดท้ายของการเติมเสมอ - นั่นบ่งบอกถึงอากาศที่ติดอยู่อย่างมาก เนื่องจากอากาศสะสมที่ลักษณะทางเรขาคณิตเฉพาะ นอกจากนี้ รอยไหม้ที่เกี่ยวข้องกับการระบายอากาศมักจะเป็นสีน้ำตาลเข้มหรือสีดำ และปรากฏเป็นจุดเล็กๆ เฉพาะจุด ในทางตรงกันข้าม รอยไหม้จากอุณหภูมิการทำให้เป็นพลาสติกมากเกินไปมักจะส่งผลกระทบต่อพื้นที่ขนาดใหญ่หรือพื้นผิวชิ้นส่วนทั้งหมด การทดสอบวินิจฉัยง่ายๆ: ลดความเร็วในการฉีดลง 20% ชั่วคราว หากรอยไหม้หายไปหรือเคลื่อนตัว อาจเกิดจากอากาศที่ติดอยู่ เนื่องจากการเติมช้าลงจะทำให้อากาศระบายออกได้มากขึ้น หากเครื่องหมายยังคงไม่เปลี่ยนแปลง ให้ตรวจสอบการตั้งค่าอุณหภูมิหรือสภาพของวัสดุ จากประสบการณ์ของเรากับแม่พิมพ์ฝาเกลียว ปัญหารอยไหม้มากกว่า 70% กลายเป็นปัญหาเรื่องการระบายอากาศมากกว่าปัญหาในกระบวนการผลิต

อ้างอิง

• คู่มือการฉีดขึ้นรูป โดย Oleg V. Kolmogorov
• เทคโนโลยีการแปรรูปพลาสติก โดย Charles A. Harper
