การควบคุมความหนาของผนังฝาขวดที่ผลิตโดยใช้แม่พิมพ์นั้นทำได้อย่างไร?

เฮ้! ในฐานะซัพพลายเออร์ของแม่พิมพ์ฝาขวด ฉันมักถูกถามเกี่ยวกับการควบคุมความหนาของผนังในการผลิตฝาขวด เป็นส่วนสำคัญที่สามารถส่งผลกระทบอย่างมีนัยสำคัญต่อคุณภาพ ฟังก์ชันการทำงาน และความคุ้มทุนของผลิตภัณฑ์ขั้นสุดท้าย ถ้าอย่างนั้น เรามาเจาะลึกความหมายของการควบคุมความหนาของฝาขวดที่ผลิตโดยแม่พิมพ์กันดีกว่า

เหตุใดการควบคุมความหนาของผนังจึงมีความสำคัญ

ก่อนอื่น เหตุใดการควบคุมความหนาของผนังจึงมีความสำคัญมาก ความหนาของฝาขวดส่งผลต่อความแข็งแรง หากผนังบางเกินไป ฝาปิดอาจทนแรงดันภายในขวดไม่ได้จนทำให้เกิดการรั่วไหลได้ ในทางกลับกันหากผนังหนาเกินไปก็อาจทำให้สิ้นเปลืองวัสดุ เพิ่มต้นทุนการผลิต และทำให้ฝาหนักเกินความจำเป็น

ปัจจัยสำคัญอีกประการหนึ่งคือประสิทธิภาพการซีล ความหนาของผนังที่ได้รับการควบคุมอย่างดีช่วยให้มั่นใจได้ว่ามีการปิดผนึกที่เหมาะสมระหว่างฝาและขวด นี่เป็นสิ่งจำเป็นสำหรับการเก็บรักษาสิ่งที่บรรจุอยู่ในขวด ไม่ว่าจะเป็นเครื่องดื่มอัดลมที่ต้องรักษาฟองของขวดไว้ หรือของเหลวที่ควรปกป้องจากการปนเปื้อน ตัวอย่างเช่น สำหรับฝาขวดน้ำ/เครื่องดื่มขนาด 28/30 มม. โดยทั่วไปความหนาของผนังระบุได้รับการออกแบบให้อยู่ระหว่าง 0.8 มม. ถึง 1.2 มม. โดยมีความทนทานต่อการควบคุมที่ ±0.02 มม. สำหรับเส้นผ่านศูนย์กลางด้านในของปากขวดและเกลียว และความทนทานต่อการควบคุมที่ ±0.01 มม. สำหรับฝาขวดที่มีความแม่นยำสูง

ปัจจัยที่ส่งผลต่อความหนาของผนัง

มีปัจจัยหลายประการที่อาจส่งผลต่อความหนาของฝาขวดในระหว่างกระบวนการขึ้นรูป ปัจจัยหลักประการหนึ่งคือการออกแบบแม่พิมพ์ วิธีสร้างแม่พิมพ์จะเป็นตัวกำหนดว่าพลาสติกจะไหลและเติมเข้าไปในโพรงอย่างไร แม่พิมพ์ที่ได้รับการออกแบบมาอย่างดีจะกระจายพลาสติกได้อย่างสม่ำเสมอ ส่งผลให้ผนังมีความหนาสม่ำเสมอ

ประเภทของพลาสติกที่ใช้ก็มีบทบาทเช่นกัน พลาสติกชนิดต่างๆ มีคุณสมบัติการไหลที่แตกต่างกัน ตัวอย่างเช่น PE ไหลได้ง่ายกว่าพลาสติก PET ซึ่งอาจส่งผลต่อวิธีการเติมโพรงแม่พิมพ์ หากพลาสติกไหลไม่เท่ากันอาจทำให้ผนังมีความหนาไม่เท่ากันได้

พารามิเตอร์กระบวนการฉีดขึ้นรูปก็มีความสำคัญเช่นกัน สิ่งต่างๆ เช่น ความเร็วการฉีด ความดัน และอุณหภูมิ ล้วนส่งผลต่อความหนาของผนังได้ หากความเร็วในการฉีดสูงเกินไป พลาสติกอาจไม่มีเวลาพอที่จะกระจายตัวเท่าๆ กัน ทำให้เกิดจุดบางๆ ในทำนองเดียวกัน หากอุณหภูมิต่ำเกินไป พลาสติกก็อาจไหลได้ไม่ถูกต้อง ส่งผลให้ความหนาของผนังไม่สม่ำเสมอ

การวัดและการควบคุมความหนาของผนัง

เพื่อให้แน่ใจว่าสามารถควบคุมความหนาของผนังได้อย่างเหมาะสม เราใช้เทคนิคการวัดที่หลากหลาย วิธีการทั่วไปวิธีหนึ่งคือการใช้คาลิเปอร์เพื่อวัดความหนาที่จุดต่างๆ บนฝา ข้อมูลนี้ช่วยให้เราทราบได้ดีว่าความหนาของผนังโดยรวมและมีการเปลี่ยนแปลงหรือไม่

นอกจากนี้เรายังใช้เทคโนโลยีขั้นสูง เช่น การสแกน 3 มิติ การสแกน 3 มิติสามารถให้รายละเอียดแผนผังพื้นผิวของฝาครอบ ช่วยให้เราระบุได้แม้กระทั่งความหนาของผนังที่เปลี่ยนแปลงน้อยที่สุด สิ่งนี้ช่วยให้เราสามารถปรับเปลี่ยนแม่พิมพ์หรือกระบวนการขึ้นรูปเพื่อให้ได้ความหนาของผนังที่ต้องการ

เมื่อพูดถึงการควบคุมความหนาของผนัง เรามีเคล็ดลับเล็กๆ น้อยๆ มาฝาก เราสามารถปรับการออกแบบแม่พิมพ์ได้โดยการปรับเปลี่ยนขนาดช่องหรือเพิ่มคุณสมบัติที่ช่วยกระจายพลาสติกให้เท่ากันมากขึ้น นอกจากนี้เรายังสามารถปรับพารามิเตอร์กระบวนการฉีดขึ้นรูปได้อีกด้วย เช่น ถ้าเราสังเกตเห็นว่าฝามีจุดหนาในบางพื้นที่ เราก็สามารถลดแรงกดฉีดในบริเวณนั้นได้

ประสบการณ์ของเราในฐานะผู้จำหน่ายแม่พิมพ์ฝาขวด

ในฐานะซัพพลายเออร์แม่พิมพ์ฝาขวด เรามีส่วนแบ่งที่ยุติธรรมในด้านความท้าทายและความสำเร็จในการควบคุมความหนาของผนัง เราทำงานร่วมกับลูกค้าหลากหลายราย ตั้งแต่ผู้ผลิตเครื่องดื่มรายย่อยไปจนถึงบริษัทข้ามชาติขนาดใหญ่ ลูกค้าแต่ละรายมีความต้องการที่แตกต่างกัน และเราได้เรียนรู้ที่จะปรับแม่พิมพ์และกระบวนการของเราให้ตรงกับความต้องการเหล่านั้น

ตัวอย่างเช่น ครั้งหนึ่งเราเคยมีลูกค้าที่ผลิตฝาขวดน้ำหอมระดับไฮเอนด์ พวกเขาต้องการฝาครอบที่มีความหนาของผนังสม่ำเสมอมากเพื่อให้แน่ใจว่ามีการปิดผนึกที่สมบูรณ์แบบและดูหรูหรา เราใช้เวลาส่วนใหญ่ในการเพิ่มประสิทธิภาพการออกแบบแม่พิมพ์และกระบวนการฉีดขึ้นรูป ด้วยการใช้ซอฟต์แวร์จำลองขั้นสูง เราสามารถคาดการณ์ได้ว่าพลาสติกจะไหลในแม่พิมพ์อย่างไรและทำการปรับเปลี่ยนตามนั้น ในที่สุด เราก็สามารถผลิตฝาปิดที่มีความหนาของผนังสม่ำเสมออย่างไม่น่าเชื่อ ซึ่งตรงตามมาตรฐานระดับสูงของลูกค้า

ประเภทของแม่พิมพ์ฝาขวดและความหนาของผนัง

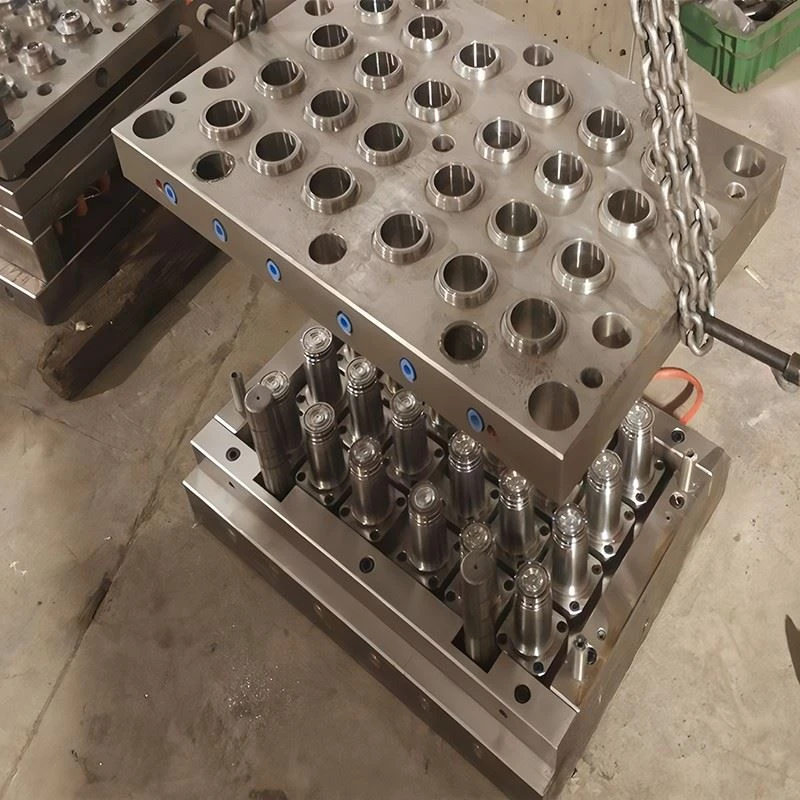

แม่พิมพ์ฝาขวดมีหลายประเภท และแต่ละประเภทก็มีข้อพิจารณาของตัวเองในการควบคุมความหนาของผนัง ตัวอย่างเช่น PCO 1881แม่พิมพ์ฝาขวดเป็นแม่พิมพ์ทั่วไปที่สามารถนำไปใช้ในการบรรจุขวดน้ำ/เครื่องดื่มที่มีขนาดและรูปร่างต่างๆ ได้ การออกแบบแม่พิมพ์ต้องแน่ใจว่าความหนาของฝาขวดในแต่ละช่องยังคงสม่ำเสมอ

ที่แม่พิมพ์ฝา 5 แกลลอนใช้สำหรับขวดน้ำขนาด 15 ลิตร, 5 แกลลอน และ 20 ลิตร เนื่องจากฝาปิดเหล่านี้มีขนาดใหญ่กว่า การควบคุมความหนาของผนังให้เท่ากันจึงเป็นเรื่องยากมากขึ้น เราใช้เทคนิคพิเศษเพื่อให้แน่ใจว่าพลาสติกจะเติมลงในโพรงแม่พิมพ์ขนาดใหญ่อย่างสม่ำเสมอ ส่งผลให้ฝาครอบมีความหนาของผนังสม่ำเสมอ

แม่พิมพ์ฝาพลาสติกเป็นตัวเลือกบรรจุภัณฑ์ทั่วไป ฝาพลาสติกมีดีไซน์และสไตล์ทุกประเภท และการควบคุมความหนาของผนังจำเป็นต้องปรับแต่งให้เหมาะกับการออกแบบเฉพาะแต่ละแบบ ไม่ว่าจะเป็นฝาเกลียวแบบธรรมดาหรือฝาทนเด็กที่ซับซ้อนกว่า เรามีความเชี่ยวชาญที่จะรับประกันความหนาของผนังที่เหมาะสม

ต้นทุน - ประโยชน์ของการควบคุมความหนาของผนัง

การควบคุมความหนาของฝาขวดไม่ใช่แค่เรื่องคุณภาพเท่านั้น แต่ยังมีผลกระทบอย่างมากต่อต้นทุนอีกด้วย ด้วยการปรับความหนาของผนังให้เหมาะสม เราสามารถลดปริมาณพลาสติกที่ใช้ในแต่ละฝาได้ สิ่งนี้ไม่เพียงช่วยประหยัดต้นทุนวัสดุ แต่ยังมีประโยชน์ต่อสิ่งแวดล้อมอีกด้วย

นอกจากนี้ ฝาครอบที่มีความหนาของผนังสม่ำเสมอมีโอกาสน้อยที่จะเกิดข้อบกพร่อง ซึ่งหมายความว่ามีการคัดแยกน้อยลงในระหว่างกระบวนการผลิต สิ่งนี้นำไปสู่ความสามารถในการผลิตที่สูงขึ้นและต้นทุนการผลิตที่ลดลงในระยะยาว

คำถามที่พบบ่อย

คำถามที่ 1: แม่พิมพ์ฝาขวด PCO 1881 ช่วยให้มั่นใจได้ถึงความหนาของผนังที่สม่ำเสมอในหลายช่องได้อย่างไร

A 1: ในแม่พิมพ์ PCO 1881 ความหนาของผนังจะสม่ำเสมอโดยอาศัยระบบ hot runner ที่สมดุล โพรงที่ตัดเฉือนอย่างแม่นยำ และช่องระบายความร้อนที่ควบคุม แต่ละช่องได้รับการออกแบบให้มีเส้นทางการไหลที่เหมือนกันเพื่อให้แน่ใจว่ามีการกระจายตัวของของเหลวที่สม่ำเสมอ การบำรุงรักษาขนาดประตูและการระบายอากาศเป็นประจำยังช่วยป้องกันการเปลี่ยนแปลงของช่องต่อช่องอีกด้วย สำหรับแม่พิมพ์ที่มีช่องสูง (เช่น 48 หรือ 72 ช่อง) การจำลองการไหลของแม่พิมพ์จะใช้เพื่อตรวจสอบว่าแต่ละฝาได้รับแรงดันการบรรจุและการบรรจุเท่ากัน

คำถามที่ 2: คุณจะวัดความหนาของผนังในพื้นที่เกลียวของฝาขวดได้อย่างไร

A 2: รากของเกลียวคือบริเวณที่บางที่สุดและได้รับแรงกดเชิงกลมากที่สุดของฝาครอบ วิธีการวัดทั่วไปได้แก่:

การตัดส่วน: แคปจะถูกตัดขวางและตรวจสอบด้วยกล้องจุลทรรศน์แบบใช้แสง

การวัดความหนาด้วยคลื่นอัลตราโซนิก: ไม่ทำลายและเหมาะสำหรับการสุ่มตัวอย่างในระหว่างการผลิต

การสแกน 3 มิติด้วย CT (เอกซเรย์คอมพิวเตอร์): ให้แผนที่ความหนาของผนังทั้งหมด รวมถึงรอยตัดที่ซ่อนอยู่

สำหรับการควบคุมคุณภาพตามปกติ โดยทั่วไปแล้วความหนาของรูเกลียวจะวัดที่ 3-5 จุดรอบๆ เส้นรอบวงโดยใช้หมุดหรือไมโครมิเตอร์ที่ปรับเทียบแล้วพร้อมทั่งแหลม

คำถามที่ 3: อะไรทำให้เกิดจุดหนาบนฝาขวดที่ฉีดขึ้นรูป และจะแก้ไขได้อย่างไร

ตอบ 3: จุดหนาเฉพาะที่มักเกิดจากการระบายความร้อนที่ไม่สม่ำเสมอ การระบายอากาศที่ไม่เหมาะสม หรือตำแหน่งประตูที่ไม่เหมาะสม ส่วนที่หนาจะใช้เวลาในการทำความเย็นนานกว่า ทำให้เกิดรอยจมและรอบเวลานานขึ้น โซลูชั่นประกอบด้วย:

การออกแบบโพรงแม่พิมพ์ใหม่เพื่อเพิ่มความหนาของผนังที่สม่ำเสมอ

การเพิ่มหรือขยายช่องระบายอากาศในพื้นที่หนาเพื่อป้องกันการกักเก็บก๊าซ

การปรับโปรไฟล์แรงดันการบรรจุเพื่อลดการบรรทุกเกินในบางโซน

การใช้ช่องระบายความร้อนแบบ Conformal เพื่อเร่งการทำความเย็นในพื้นที่หนา

บทสรุป

โดยสรุป การควบคุมความหนาของฝาขวดที่ผลิตโดยแม่พิมพ์มีความซับซ้อนแต่เป็นส่วนสำคัญของกระบวนการผลิต ส่งผลต่อความแข็งแรง ประสิทธิภาพการปิดผนึก และความคุ้มค่าของฝาปิด ในฐานะซัพพลายเออร์แม่พิมพ์ฝาขวด เรามีความรู้และประสบการณ์เพื่อให้แน่ใจว่าแม่พิมพ์ของเราผลิตฝาที่มีความหนาของผนังที่เหมาะสม

หากคุณอยู่ในตลาดแม่พิมพ์ฝาขวดคุณภาพสูง และต้องการคำแนะนำจากผู้เชี่ยวชาญเกี่ยวกับการควบคุมความหนาของผนัง อย่าลังเลที่จะติดต่อเรา เราพร้อมช่วยคุณเพิ่มประสิทธิภาพกระบวนการผลิตของคุณและรับผลลัพธ์ที่ดีที่สุด ไม่ว่าคุณจะเป็นธุรกิจขนาดเล็กที่เพิ่งเริ่มต้นหรือองค์กรขนาดใหญ่ที่ต้องการปรับปรุงการผลิตหมวกของคุณ เราสามารถทำงานร่วมกับคุณเพื่อตอบสนองความต้องการเฉพาะของคุณได้

อ้างอิง

• คู่มือการฉีดขึ้นรูป ฉบับที่ 3
• นิตยสารวิศวกรรมพลาสติก ฉบับต่างๆ
